產品名稱：防爆兩級跑偏開關BKLT1-380V-5A-2P

產品型號：BKLT1-380V-5A-2P

所屬類別：兩級跑偏開關 > 防爆兩級跑偏開關

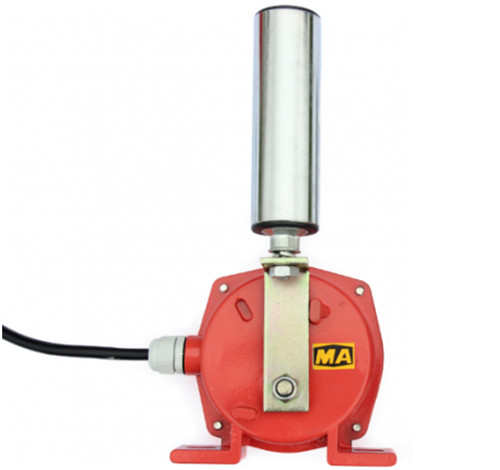

防爆兩級跑偏開關BKLT1-380V-5A-2P

BKLT1系列兩級跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本機廣泛應用于礦山、電力及化工等行業的運輸系統中。

工作原理

 當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。工作原理，兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，立棍自動復位。

防爆兩級跑偏開關BKLT1-380V-5A-2P-Exd IIBT6-IP65

結構特點

采用鋁合金精密壓鑄殼體，強度高、重量輕。
機內采用進口的行程開關，觸點容量大、動作靈敏 可靠。
 外殼防護等級達IP65，跑偏開關概述 跑偏開關（Belt Sway Switches）又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 編輯本段簡介 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 　　開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。 編輯本段基本原理 　　輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，可在惡劣的環境中長期工作。

使用與安裝

將跑偏開關固定在支架上，然受焊接在膠帶機架上；立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離L=50～100mm； 膠帶位于立輥下端1/3處；每50m膠帶可安裝跑偏開關一對。
