DLH-ZX-DL-1F智能溜槽堵塞檢測器、DLJ-A堵塞檢測器殼體表面噴塑活動門壁式生產
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
DLH-ZX-DL-1F智能溜槽堵塞檢測器技術參數詳細介紹
DLH-ZX-DL-1F智能溜槽堵塞檢測器技術參數
技術參數表
觸頭數量:1常閉、1常開觸頭容量:AC220-380V 3A
動作行程:5～15mm極限行程:20mm
環境溫度:－30～+40℃相對濕度:≤90%（25℃時）
動作力:35～40N防護等級:IP54
工作原理:當漏斗或溜槽物體堆集過多和物體過大不暢通造成溜槽堵塞時，堆積物料給漏斗側壁一定壓力，安裝在漏斗或溜槽上的活動門在壓力作用下活動門開啟，使行程開關動作，發出停機信號，排除故障后開關復位。
結構特點
1、LDM系列溜槽堵塞檢測器采用側壓活動門結構，故障排除后，壓重塊的壓力使活門自動復位；
2、機內選用進口行程開關，動作靈敏，可靠性高；
3、外形尺寸小，便于安裝。
智能溜槽堵塞檢測器DLH-ZX-DL-1F|溜槽堵塞保護裝置用于輸煤系列中溜槽發生堵塞時的檢測，并可提供報警或停機信號，也可與振動電機連接，用以排除堵塞故障。
本產品主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，用于檢測物料料堵寒情況，是輸送機系統不可少的安全保護裝置。是一種檢測溜槽是否發生堵塞的產品。但溜槽內發生堵塞時，本產品可及時發出開關量信號。現場人員可及時采取措施，防止物料堵塞溜槽造成惡性事故。
安裝與使用
DLH-ZX-DL-1F智能溜槽堵塞檢測器技術參數
溜槽堵煤檢測儀安裝在溜槽側壁適當位置開240*260長方口，然后在開口上方約100-200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作，再用隨機所配橡膠板將開口完全覆蓋、封閉。
1、LDM系列溜槽堵塞檢測器安裝在不受物料直接沖擊的溜槽垂直側壁上；
2、LDM系列溜槽堵塞檢測器可分為兩個一組，安裝高度根據用戶需要而定，
一般安裝于溜槽底部向上三分之二高度為宜；
3、LDM系列溜槽堵塞檢測器也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測，用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，并開始振打，另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。智能溜槽堵塞檢測器DLH-ZX-DL-1F工藝環保溜槽堵塞檢測器為門式結構，具有壓簧復位功能。外殼用鐵板制造，經噴漆及防腐蝕處理為戶外型。整機結構合理，性能可靠。
▼外殼防護等級高，密封性好
▼殼體表面經噴塑處理，耐腐蝕性強
▼適合檢測各種物料
▼操作簡單，維護方便
DLH-ZX-DL-1F智能溜槽堵塞檢測器技術參數
使用條件:
1、海拔高度低于2000m
2、環境溫度:-35℃~+50℃
3、相對濕度:不大于95％
4、大氣壓力:80~110Kpa
5、工作位置:安裝在溜槽不受物料沖擊的側壁上
工作原理:
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
DLH-ZX-DL-1F智能溜槽堵塞檢測器技術參數
安裝方法:
堵料開關DLH-ZX-DL-1F 性能穩定 溜槽堵塞開關用于溜槽口堵料檢測，也稱溜槽堵料檢測開關，也是溜槽的一種保護裝置，本裝置采用非接觸式并充分利用了PLC的控制功能，能夠實現對溜槽堵塞的監測，防止堵塞情況的發生，同時實現了對溜槽上游相關生產設備的保護。此外，本實用新型的擋板在應用時可根據不同的現場情況及不同的預防要求被安裝在溜槽的適當位置，因此應用靈活簡便。
主要技術指標
型號 DLH-ZX-DL-1F
觸點數量 常開1常閉1
觸點容量 AC250V5A
工作角度 ≥7°
極限角度 30°
結構形式 門式結構壓簧復位
防護等級 IP65
主要用途
適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
應用
堵料開關kongzhiqi是在吸收采用同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三端co -shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性。可廣泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的baojing和控制，并可與plc可編程kongzhiqi或dcs集散控制系統配套使用，實現生產過程的自動控制和自動檢測。
特性
靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料

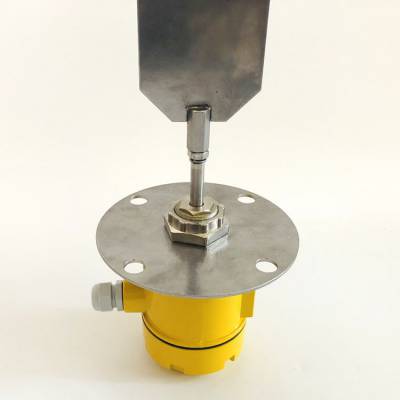

板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可
本jain qi采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位
使用防塵型軸承，可運用于粉塵大的惡劣環境下
結構簡單，安裝便易
由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或baojing信號。溜槽shutong后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端的檢測力度可調范文9.8~14.7N，能檢測小顆粒和塊狀的物料。
總結：
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
 |
