TMS-DS-II機械轉動裝置用旋轉探測儀詳細介紹

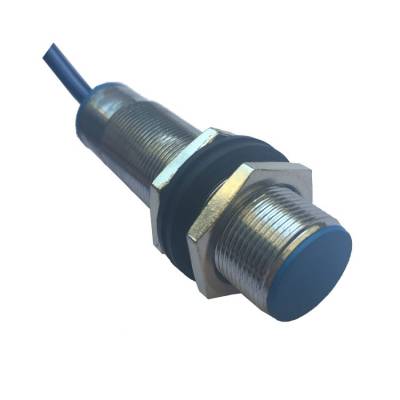

卓信TMS-DS-II機械轉動裝置用旋轉探測儀

TMS-DS-II旋轉探測儀是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號。可為計算機及時反饋設備的運轉情況；也可直接用于設備保護。廣泛應用于提升機、皮帶機、等機械傳動設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障生產的目的。

轉速傳感器由磁敏電阻作感應元件，是新型的轉速傳感器。核心部件是采用磁敏電阻作為檢測的元件，再經過全新的信號處理電路令噪聲降低,功能更完善。通過與其它類型齒轉速傳感器的輸出波形對比，所測到轉速的誤差極小以及線性特性具有很好的一致性.感應對象為磁性材料或導磁材料，如磁鋼、鐵和電工鋼等。當被測體上帶有凸起(或凹陷)的磁性或導磁材料，隨著被測物體轉動時，傳感器輸出與旋轉頻率相關的脈沖信號，達到測速或位移檢測的發訊目的。

在自動化技術中，旋轉運動速度測量較多，而且直線運動速度也經常通過旋轉速度間接測量。直流測速發電機可以將旋轉速度轉變成電信號。測速機要求輸出電壓與轉速間保持線性關系，并要求輸出電壓陡度大，時間及溫度穩定性好。

卓信TMS-DS-II機械轉動裝置用旋轉探測儀

技術參數：

使用環境條件：環境溫度：-15～+65

相對濕度：不小于80%

工作電壓：AC 220V±10%50HZ

整體功耗：<15W

測速范圍：20～999轉/分鐘；帶速0.6～9.9米/秒

觸點容量：二線開關1A/220V；四線開關/380V（購買時注明）

開關形式：常閉型（可選常開型）

：

卓信TMS-DS-II機械轉動裝置用旋轉探測儀

技術指標：

工作電壓:+10-36v

使用溫度:-40至+80

輸出信號:高電平近似于電源電壓;低電平<0.3V，方波。

響應頻率:0.1HZ至20KHz

分辨膜數:>0.5

使用濕度:<95%RH

輸出電流:<30毫安

保護形式:有限性和短路保護

卓信TMS-DS-II機械轉動裝置用旋轉探測儀

工作原理：

速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源即可工作，當膠帶機運行速度低于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。

測速機一般可分為直流式和交流式兩種。旋轉式速度CHUANG感器與運動物體直接接觸。當運動物體與旋轉式速度CHUAN感器接觸時，摩擦力帶動傳感器的滾輪轉動。裝在滾輪上的轉動脈沖傳感器，發送出一連串的脈沖。每個脈沖代表著一定的距離值，從而就能測出線速度。電磁感應式，在轉動的軸上安裝齒輪，外側是電磁線圈，轉動是由于輪齒間隙通過，得到方波變化的電壓，再推算出轉速。

旋轉式速度傳感器與運動物體無直接接觸，葉輪的葉片邊緣貼有反射膜，流體流動時帶動葉輪旋轉，葉輪每轉動一周光纖傳輸反光一次，產生一個電脈沖信號。可由檢測到的脈沖數，計算出速度。

卓信TMS-DS-II機械轉動裝置用旋轉探測儀

安裝說明

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝。

卓信TMS-DS-II機械轉動裝置用旋轉探測儀

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

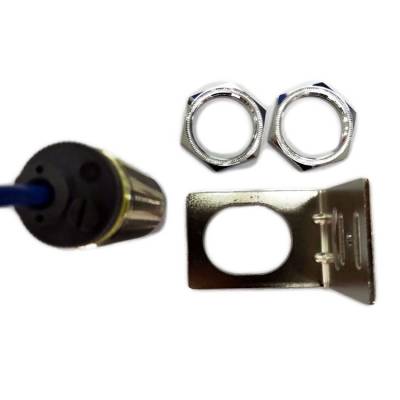

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

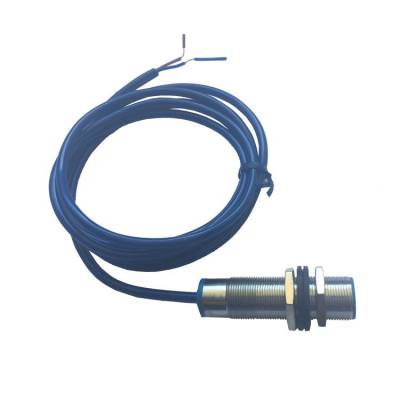

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

卓信TMS-DS-II機械轉動裝置用旋轉探測儀

注意事項

1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請特別注意H1的距離。

2、安裝距離好在4mm左右，防止外部原因造成H2變動。

3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。

4、副轉動軸較慢時可把跳脫時間調長即可。

5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。

6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。

7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。

卓信TMS-DS-II機械轉動裝置用旋轉探測儀

結構特點：

1、速度監控儀采用防水設計，鑄鐵式觸輪壽命更長；

2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；

3、可設置5個速度狀態，獨立控制5組開關信號；

4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，

5、采用觸摸按鍵進行參數設置，靈活方便；

6、采用寬電壓設計更適合復雜環境需求。

卓信TMS-DS-II機械轉動裝置用旋轉探測儀

總結：

 產品詳情 公司產品品種繁多，門類齊全，具有電壓范圍寬，重復定位精度高，頻率響應快，抗干擾及防水性能好，耐高溫，以及安裝調試方便，使用壽命長等特點。我們的產品原材料采用歐洲集成芯片，多條生產線也自主流設備廠商，生產線具有的生產技術和完善的檢測手段，嚴格參照國際標準在中國研發和生產。 產品已被廣泛應用于紡織，汽車，電力，電子，冶金，機械，食品飲料，鋼鐵，熱電，造紙，印刷，橡塑，物流，郵電，航空，交通，刺繡機，包裝等工業自動化領域。 如果您還沒有找到想要的，口碑好的安全接近開關，劃算的速度傳感器，供銷速度傳感器相關信息
