自動復位（KLT2-I）：動作后后能自動回到初始位置，可能會(huì )造成誤差啟動。
手動復位（KLT2-II）：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機的保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場廣泛的應用。

訂購咨詢

山東卓信生產、銷售KLT2-II耐腐蝕拉繩開關，量大價優！

KLT2-II耐腐蝕拉繩開關接線方式

KLT2-II耐腐蝕拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。

KLT2-II耐腐蝕拉繩開關的技術參數：

本產品采用鋁合金鑄造殼體、強度高、重量輕。

2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
3．本產品動作靈敏、穩定性高、性能可靠，外形結構見圖。

工作原理當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。

KLT2-II耐腐蝕拉繩開關接線方式

雙向拉繩開關安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上。
1．將拉繩開關固定在支架上。
2．兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3．為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。

2． 主要參數見下表

型 號

動作 角度

極限 角度

動作力（Kg）

輸出方式

負載 電流

復位方式

可靠性

重量（Kg）

常開

常閉

HFKLT2-I型 15° 60°10 1 1自動 ≥106次 1.5

HFKLT2-II型15°60°101 1 手動

雙向拉繩開關安裝使用注意事項

1．產品外殼設有接地端子，用戶在安裝使用時可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。3．產品的維修在場所進行，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼保持清潔，粉塵堆積厚度不大于3mm。

KLT2-II耐腐蝕拉繩開關接線方式

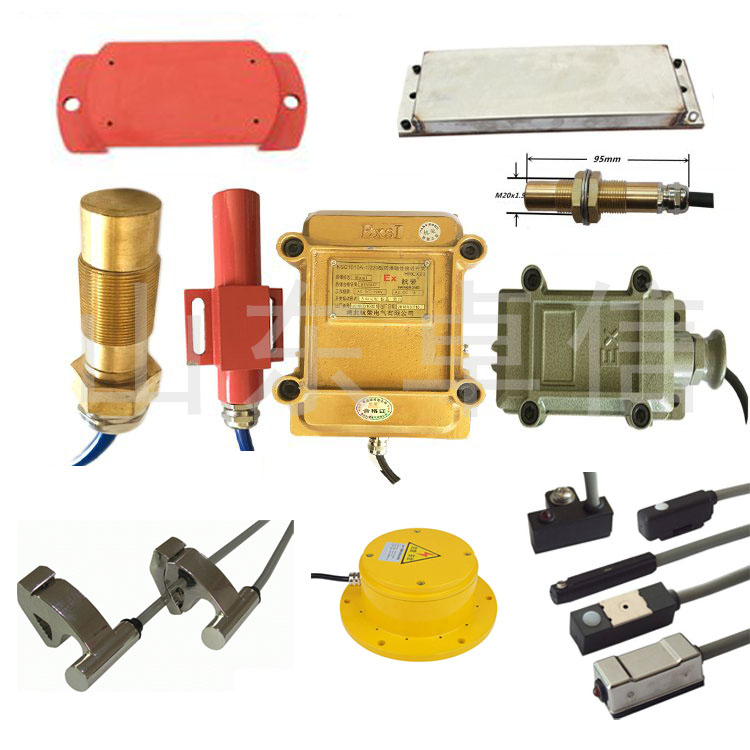

 山東卓信電氣有限公司是一家主要從事生產接近開關、光電開關、霍爾元件、兩級跑偏開關、雙向拉繩開關、速度監測器、皮帶打滑開關、阻旋料位、皮帶縱向撕裂開關、礦用磁性井筒開關、傾斜開關，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，溜槽堵塞、聲光警示器、限位開關、行程開關、電梯開關、電梯稱重傳感器，防爆電磁閥線圈、齒輪傳感器、速度傳感器、接近傳感器、光電傳感器、無觸點磁性開關、防爆磁性接近開關、皮帶輸送裝置控制柜，等工控電器，集研發、試制；生產的高新技術性企業，符合節能、環保、低耗的國家產業政策，以小型化、智能化、多功能化、系統化的行業發展方向，并以的產品質量和完善的售后服務贏得了國內客戶的認同并與多家企業建立了長期，合作關系。

， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。
