ESKB-425-22電子速度開關詳細介紹

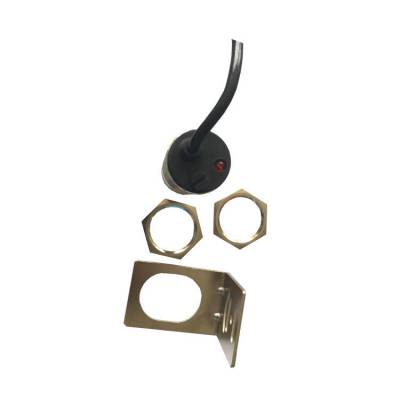

卓信ESKB-425-22電子速度開關
產品說明：
電子式速度開關的檢測原理為通過脈沖計算設備的回轉數，并由MPU演算輸出接點信號
控制設備的運行。安裝方式有非接觸式，可根據使用環境和客戶需求任意選擇。
此產品具有良好的密封性、較強的抗震性等結構性特點，在惡劣環境下依然可以長期穩定使用。
卓信ESKB-425-22電子速度開關
技術參數：
動作機構：演算脈沖數處理
檢測精度：1%
電源電壓：85～240V
速度顯示：LED 顯示
接點容量：5A/251VAC
輸出接點：1c
額定速度：Max.2000RPM/min
保護等級：IP67/IP65
動作設定：2～999RPM/min
使用環境：-20℃～＋60℃
涂 裝 色：Y100M20C70BL50
電纜接口：6～12mm
卓信ESKB-425-22電子速度開關
安 裝：
安裝用螺栓
請根據安裝架的厚度來準備所需長度的螺栓。6-2 安裝架臺
請參照外形圖和現場安裝條件來制作。6-3 檢測片安裝
使用多個檢測片時， 請把檢測片安裝在圓周均等部分處。6-4 安裝方向
原則上速度開關是水平安裝。6-5 接近開關與檢測片
安裝在從動旋轉體上的檢測片不要碰到接近開關。檢測片與接近開關的間距在18mm以?xún)取?/div>
卓信ESKB-425-22電子速度開關
保 養：
磁性灰塵
接近開關附著大量的磁性體粉塵或凝固時， 會(huì )照成接近開關的靈敏度不良。因此需要定期及時清除。
保護罩
若有運輸物料掉落在開關時， 請務必設置保護罩保護開關。7-2 緊固外盒
為了布線和檢查需要打開外盒時，等作業完畢后一定要緊固螺栓。
另外，因皮帶機振動也有可能發生螺栓松懈，因此需要定期確認是否有螺栓松懈的情 況。如果螺栓松懈，從外盒和外套縫隙會(huì )進入雨水或灰塵，導致開關發生故障或誤報。
卓信ESKB-425-22電子速度開關
結構特點：
1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：
a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；
b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。
2.控制箱采用內外箱結構，提高了防護性能
3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）
4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化
卓信ESKB-425-22電子速度開關
注意事項：
1、傳感器輸出線中的金屬屏蔽層應接大地零線。
2、不允許在溫度為25℃以上強磁場環境中使用及放置。
3、安裝及運輸過程中應避免強烈撞擊。
4、在被測軸跳動較大時，應注意適當放大間隙，避免損壞。
5、本傳感器為了考慮在惡劣環境中使用，故裝配調試完畢后即行密封，故無法修理。
6、本傳感器包用期為12個月。
卓信ESKB-425-22電子速度開關
使用說明
1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議，采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間 距 不應大于額定檢測距離。
2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。
3、實際 的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin= （rpm）；測速范圍上限：Vmax= （rpm）
4、傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地
5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離。
卓信ESKB-425-22電子速度開關
工作原理
旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。
卓信ESKB-425-22電子速度開關
用途：
速度監控儀可用于輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于（高于）預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生。可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。
卓信ESKB-425-22電子速度開關
總結：
特點是分辨率高，頻響寬，抗干擾強，可靠性高。輸出為幅度穩定的方波信號，能實現遠距離傳輸。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖號。多用于測量速度、周期和位移。廣泛應用于電子調速皮帶稱、機械、化工、交通、自控、汽車、出租車記價器、摩托車發動機轉速等各個領域。
