J7-A10AL/W斷鏈保護開關詳細介紹

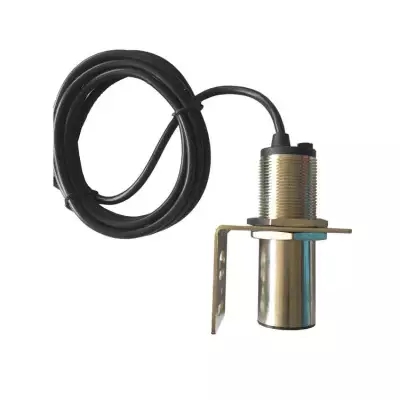

J7-A10AL/W斷鏈保護開關

工作原理

斷鏈檢測開關安裝在從動軸上，從動輪根據鏈條的轉速變化而發出頻率型號，經過開關輸出到型號處理器上，當斷鏈后輸送機發生速度變化，比如：欠速或者打滑，速度傳感器發出脈沖頻率，信號處理器接收到開關量信號，當脈沖信號頻率低于設定值時，保護器動作，輸出一開關信號，用于控制驅動 電機停止運行，從而保護設備。保護器動 作后會(huì )自鎖，此時即使速度傳感器有正常 脈沖信號輸入，保護器也處于報警保護狀 態，短按復位鍵，讓保護器復位。達到停機效果，減少不必要的損失。

J7-A10AL/W斷鏈保護開關

使用說明

一、斷鏈保護器主要由速度傳感器和信號處理器組成。速度傳感器為一電磁感應式脈沖信號發生器。速度傳感器安裝于輸送機從動軸上，隨從動軸一起旋轉，將從動軸的旋轉速度信號變換成脈沖信號，脈沖信號的頻率與從動軸的轉速成正比。

信號處理器脈沖頻率檢測器，安裝于就地電控箱或集控室內。信號處理器接收速度傳感器的信號，并檢測脈沖信號的頻率，當脈沖信號頻率低于設定值時，信號處理器動作，輸出一開關信號，用于控制驅動電機停止運行，從而保護設備。信號處理器動作后會(huì )自鎖，此時即使速度傳感器有正常脈沖信號輸入，信號處理器也處于警示保護狀態，要切斷處理器電源，讓信號處理器復位。

二、斷鏈保護器（失速開關）是專門針對埋刮板輸送機和斗式提升機而開發設計的，也可用于帶式輸送機、鏈式輸送機等具有從動軸的輸送設備上。

J7-A10AL/W斷鏈保護開關

參數

環境溫度:-20℃-70℃

相對溫度:≤90%(25℃時)

工作制:24小時工作制

電源:DC24V 2A, AC220V 2A(繼電器常閉點輸出)

檢測速度范圍:1-200轉/分 檢測間距:5-8mm

延時時間:3-5秒

外型尺寸:M30×70mm

安裝說明

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝。

J7-A10AL/W斷鏈保護開關

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

J7-A10AL/W斷鏈保護開關

注意事項

1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請特別注意H1的距離。

2、安裝距離好在4mm左右，防止外部原因造成H2變動。

3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。

4、副轉動軸較慢時可把跳脫時間調長即可。

5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。

6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。

7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。

J7-A10AL/W斷鏈保護開關

結構特點：

1、速度監控儀采用防水設計，鑄鐵式觸輪壽命更長；

2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；

3、可設置5個速度狀態，獨立控制5組開關信號；

4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，

5、采用觸摸按鍵進行參數設置，靈活方便；

6、采用寬電壓設計更適合復雜環境需求。

J7-A10AL/W斷鏈保護開關

工作原理

速度傳感器安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。速度開關接收到檢測片的均勻間隔脈沖信號，此時速度開關為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，交直通用型速度開關將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(0.5~8秒)未接收到轉動信號，速度開關將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在0.5~8秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

速度傳感器不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障的目的。速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變?yōu)閿嚅_(kāi)狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變?yōu)槌ｉ_(kāi)，從而發出baojing信號或與電機聯鎖直接停機，達到保護設備的目的。

J7-A10AL/W斷鏈保護開關

總結：

 產品詳情 公司產品品種繁多，門類齊全，具有電壓范圍寬，重復定位精度高，頻率響應快，抗干擾及防水性能好，耐高溫，以及安裝調試方便，使用壽命長等特點。我們的產品原材料采用歐洲集成芯片，多條生產線也自主流設備廠商，生產線具有的生產技術和完善的檢測手段，嚴格參照國際標準在中國研發和生產。 產品已被廣泛應用于紡織，汽車，電力，電子，冶金，機械，食品飲料，鋼鐵，熱電，造紙，印刷，橡塑，物流，郵電，航空，交通，刺繡機，包裝等工業自動化領域。 如果您還沒有找到想要的，口碑好的安全接近開關，劃算的速度傳感器，供銷速度傳感器相關信息
