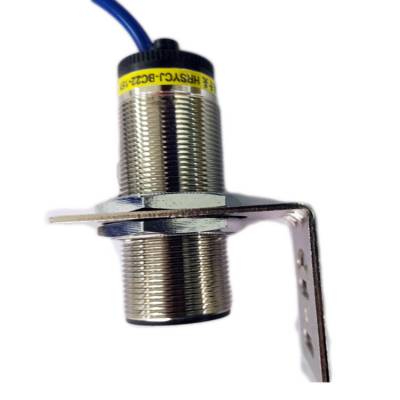

NJ1.5-8GM-N速度檢測接近傳感器詳細介紹

NJ1.5-8GM-N速度檢測接近傳感器

簡介：

本產品用于控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發生器一起控制轉速和轉數。

接近開關在hangkong，hangtian技術以及工業生產中都有廣泛的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。在anquan防盜方面，如資料檔案、財會(huì )、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜裝置。在測量技術中，如長度，位置的測量；在控制技術中，如位移、速度、加速度的測量和控制，也都使用著大量的接近開關。

NJ1.5-8GM-N速度檢測接近傳感器

工作原理：

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。

當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值。

NJ1.5-8GM-N速度檢測接近傳感器

安裝說明：

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求：

 感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）。

用于對輸送機進行線性檢測的新型裝置,對帶速進行實時檢測。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號。可為計算機及時反饋設備的運轉情況；也可直接用于設備保護。廣泛應用于提升機、皮帶機、等機械傳動設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障生產的目的。

NJ1.5-8GM-N速度檢測接近傳感器

基礎技術性能

1、額定檢測距離：2mm

2、檢測頻響：1Hz~10KHz

3、測速范圍：10～10000rpm（與合適的齒輪配套）

4、有工作電壓極性保護和輸出短路保護

5、工作溫度-20~75℃

電氣性能

1、工作電壓：12~30VDC

2、靜態功耗電流：≤30mA

3、輸出電流：50mA

4、輸出低電平電壓：≤0.5VDC

5、上升沿時間：≤2us

6、下降沿時間：≤2us

7、輸出方式：NPN集電極開路輸出（OC），方波、占空比50±20%

NJ1.5-8GM-N速度檢測接近傳感器

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

NJ1.5-8GM-N速度檢測接近傳感器

結構特點：

1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：

a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；

b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。

2.控制箱采用內外箱結構，提高了防護性能

3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）

4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化

NJ1.5-8GM-N速度檢測接近傳感器

注意事項：

1、傳感器輸出線中的金屬屏蔽層應接大地零線。

2、不允許在溫度為25℃以上強磁場環境中使用及放置。

3、安裝及運輸過程中應避免強烈撞擊。

4、在被測軸跳動較大時，應注意適當放大間隙，避免損壞。

5、本傳感器為了考慮在惡劣環境中使用，故裝配調試完畢后即行密封，故無法修理。

6、本傳感器包用期為12個月。

NJ1.5-8GM-N速度檢測接近傳感器

使用說明

1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議，采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間 距 不應大于額定檢測距離。

2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。

3、實際 的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin=  （rpm）；測速范圍上限：Vmax=    （rpm）

4、傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地

5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離。

NJ1.5-8GM-N速度檢測接近傳感器

工作原理

旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

NJ1.5-8GM-N速度檢測接近傳感器

用途：

速度監控儀可用于輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于（高于）預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生。可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。

NJ1.5-8GM-N速度檢測接近傳感器

總結：

特點是分辨率高，頻響寬，抗干擾強，可靠性高。輸出為幅度穩定的方波信號，能實現遠距離傳輸。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖號。多用于測量速度、周期和位移。廣泛應用于電子調速皮帶稱、機械、化工、交通、自控、汽車、出租車記價器、摩托車發動機轉速等各個領域。
