山東思達現貨供應RD-II測速傳感器，AC220V

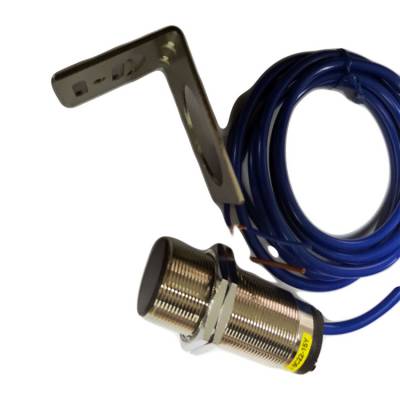

RD-II型旋轉探測儀（又名速度傳感器、低速開關、速度開關、打滑開關﹑零速開關）。該產品對機械轉動裝置（皮帶機、提升機、斗提機、鏈式輸送機、皮帶秤、螺旋輸送機）常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈（帶）脫落、轉動軸斷裂等故障均能有效及時處理，可起到保障生產、保護設備的作用。

山東思達現貨供應RD-II測速傳感器，AC220V

工作原理

旋轉探測儀不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡死堵轉，旋轉探測儀安裝在被動軸上如圖1他是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速度開關4-8毫米距離時為一個脈沖），以圖一為例：通電瞬間速度開關通過串連的繼電器使繼電器吸合延時為設定的秒數，設備被動軸轉動一圈需要給速度開關兩個脈沖，如果速度開關設定在8秒，設備轉動一圈小于8秒，速度開關通過串連的繼電器無動作（繼電器保持吸合），當設備轉動一圈大于8秒，速度開關認為已發生卡死堵轉，通過串連的繼電器使電繼器跳脫（繼電器斷電），保護設備

山東思達現貨供應RD-II測速傳感器，AC220V

產 品 說 明

RD-II-型旋轉探測儀結合了傳感器的技術和國內速度傳感器的實際應用開發而成(又名速度傳感器、低速開關、速度開關、打滑開關)。本產品主要用于皮帶輸送機、提升機、螺旋輸送機、研磨機、破碎機、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、動軸剪切和過載、傳動鏈(帶)脫落等機械故障能及時處理，起到保護設備減少損失。

山東思達現貨供應RD-II測速傳感器，AC220V

技術參數

工作電源：220VAC±15％

負載電流：≤

絕緣電阻：＞500MΩ

輸出信號：開關量信號

環境溫度：-20℃~+60℃

環境濕度：≤90%

外型尺寸：Φ38×105mm

重    量：0.5Kg

：IP66

檢測速度范圍：1~1000轉/分

跳脫時間：1-18秒

響應時間：<2mS

檢測間距H2：≤8mm

 小安全工作距離H1：≥20mm

山東思達現貨供應RD-II測速傳感器，AC220V

用途

廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。

山東思達現貨供應RD-II測速傳感器，AC220V

工作原理

旋轉探測儀不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡死堵轉，旋轉探測儀安裝在被動軸上如圖1他是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速度開關4-8毫米距離時為一個脈沖），以圖一為例：通電瞬間速度開關通過串連的繼電器使繼電器吸合延時為設定的秒數，設備被動軸轉動一圈需要給速度開關兩個脈沖，如果速度開關設定在8秒，設備轉動一圈小于8秒，速度開關通過串連的繼電器無動作（繼電器保持吸合），當設備轉動一圈大于8秒，速度開關認為已發生卡死堵轉，通過串連的繼電器使電繼器跳脫(繼電器斷電)，保護設備

山東思達現貨供應RD-II測速傳感器，AC220V

特點

1.非接觸，無運動部件、無磨損、安全壽命長、維護費用低、適用于環境惡劣的現場。

2.一體化結構，免設置、調試，安裝簡單。

3.體積小、重量輕、壽命長

4.具有負載短路保護功能——誤將旋轉探測器直接接電源不會(huì )損壞旋轉探測器。

5.輸出信號既可與現場設備聯鎖使用，也可送達DCS控制系統

6. 配有狀態指示燈。設備正常運行時，指示燈“閃爍”；停機時，指示燈“常亮”。

7. 跳脫時間可調3-18S

山東思達現貨供應RD-II測速傳感器，AC220V

用途：

速度監控儀可用于輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于（高于）預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生。可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。

山東思達現貨供應RD-II測速傳感器，AC220V

總結：

特點是分辨率高，頻響寬，抗干擾強，可靠性高。輸出為幅度穩定的方波信號，能實現遠距離傳輸。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖號。多用于測量速度、周期和位移。廣泛應用于電子調速皮帶稱、機械、化工、交通、自控、汽車、出租車記價器、摩托車發動機轉速等各個領域。
